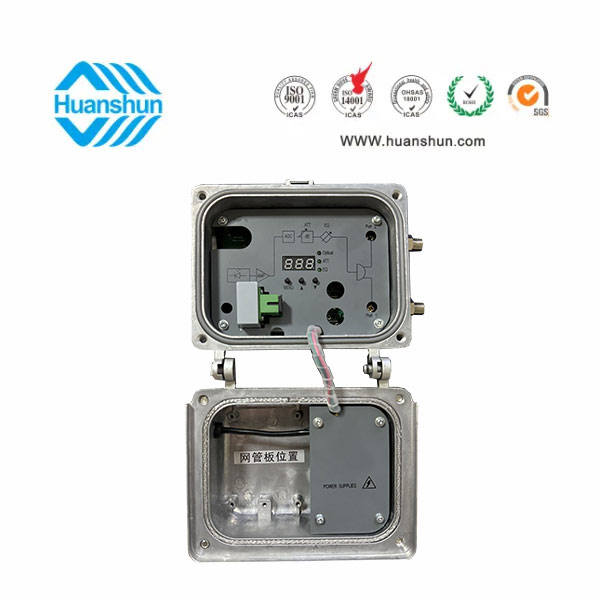

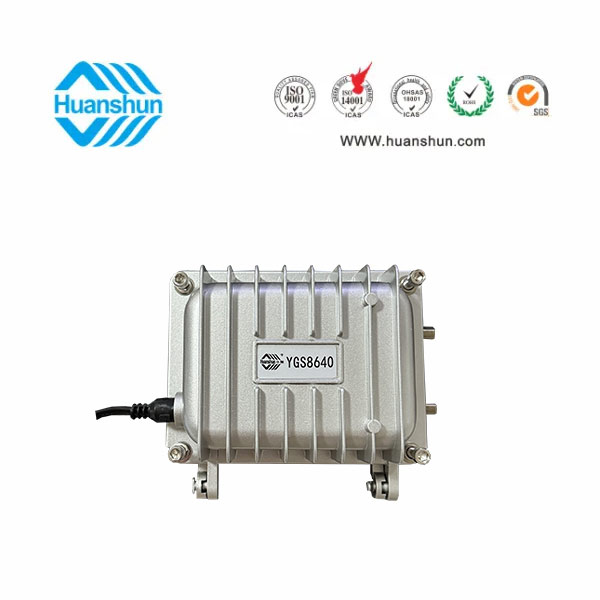

YGS8640/YGS10040野外型二輸出光接收機是適應全光網傳輸-光纖到節點而設計的低光功率光接收產品。本機選用高靈敏度光電管，砷化鎵低噪聲放大，光控AGC，末級采用砷性鎵推挽放大模塊，輸出電平在-7dBm接收時RF單路主路輸出108dBuV，雙路輸出104dBuV；本機內置高精度抗雷擊開關電源，光接收功率、RF輸出電平LED在線指示，0～15dB輸出電平和斜率調節。由于主要器材性能優越，加上精心設計的電路配合，從而保證了性能指標高，可靠性好。本機也可預留或內置網管應答器構成帶網管的野外光接收機，網管支持SNMP和WEB，實現遠程實時在線監控光接收功率、RF輸出電平等，是理想的有線電視光傳輸網絡室外應用的終端接收設備。
█ 高性能：低光功率接收，-2dBm接收，CNR≥51dB優于國標；
█ 高控制：光控AGC，-7～+2dBm時輸出電平按標稱值±1dB；
█ 可靠性：抗靜電放大管，防雷擊開關電源，功耗小高效節能；
█ 直觀性：內置光功率、RF輸出電平顯示，方便調節衰減和均衡；
█ 電信級：內置高效長壽抗雷擊和浪涌開關電源，可靠性高使用壽命長；
█ 網管型：可選型網管應答器，全程網管監控，手機短信報警。
| 序號 | 項目 | 單位 | YGS8640 | YGS10040 |
| 1 | 光波長 | nm | 1310、1550雙窗口 | |
| 2 | 接收光功率 | dBm | -9～+2 | |
| 3 | 光反射損耗 | dB | >50 | |
| 4 | 射頻頻率范圍 | MHz | 47～860 | 47～1000 |
| 5 | 平坦度 | dB | ±0.75 | |
| 6 | 標稱輸出電平 | dBuV | 光AGC接收范圍為-7～+2dBm，1×108或2×104dBuv | |
| 7 | AGC穩定度 | dB | ±1 dB( MAX：@-7dBm～+2dBm) | |
| 8 | 反射損耗 | dB | ≥16（47～550MHz）≥14（550～1000MHz） | |
| 9 | 射頻輸出阻抗 | Ω | 75 | |
| 10 | 等效輸入噪聲電流 |  PA / | ≤8 | |
| 11 | 測試口精度 | dB | -20±1（單路輸出時，雙路輸出無此功能） | |
| 12 | C/N（注） | dB | ≥51 | |
| 13 | C/CTB（注） | dB | ≥65 | |
| 14 | C/CSO（注） | dB | ≥65 | |
| 15 | 網管 | / | 插上網管應答器，遠程監測光功率、RF電平和在線電壓 | |
| 16 | 工作環境溫度 | ℃ | -30～+55 | |
| 17 | 規格尺寸 | mm | 200(L)×140(W)×100(H) | |
| 注：在規定的鏈路損耗條件下，在550MHz頻率范圍內配置59個PAL-D模擬電視頻道信 號，在550MHz～1000 MHz頻率范圍內傳送數字調制信號，數字調制信號的電平（8 MHz帶寬內）比模擬信號的載波電平低10dB，光接收機輸入光功率為-3dBm時測量C/CTB、C/CSO及C/N。 | ||||
| 產品名稱 | 型號 | 技術參數 |
| 野外型二輸出光接收機 | YGS8640 1×108/2×104 | 47～860MHz,-7～+2dBm/RF 1×108/2×104，0-15dB電調輸出電平和均衡量，內置抗雷擊開關電源，AC155～255V供電或AC35～75V饋電 |
| YGS10040 1×108/2×104 | 47～1000MHz,其它同上 | |
| 應答器 | YGS8640-NE | 支持SNMP、WEB，遠程監控輸出電平等 |
